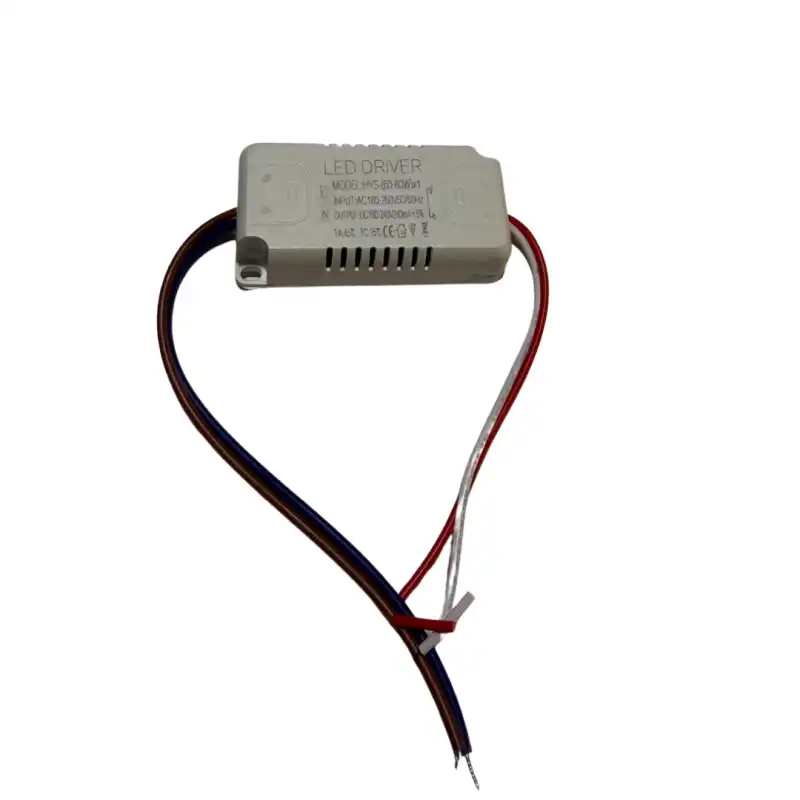

(60-80W) X1 240mA Sabit Akım LED Avize Sürücüsü – 180-240V DC – 300-400 cm LED Avize Şeritleri İçin

1. Paket İçeriği

• 1 Adet (60-80W) X1 LED Avize Sürücüsü (Driver)

2. Teknik Özellikler

• Ürün Tipi: LED Avize Sürücüsü (Sabit Akım)

• Model: HYS-(60-80W)X1

• Güç Sınıfı: 60-80W

• Giriş Voltajı: AC 180-260V

• Giriş Frekansı: 50/60Hz

• Çıkış Voltajı: DC 180-240V

• Çıkış Akımı: 240mA ±%5

• Çalışma Sistemi: Sabit Akım (Constant Current)

• LED Uyumluluğu: Tek renk LED avize şeritleri

• Önerilen LED Avize Şerit Uzunluğu: 300-400 cm

• Giriş Bağlantısı: 2 kablo (Faz ve Nötr)

• Çıkış Bağlantısı: 2 kablo (Pozitif ve Negatif)

• Ürün Üzerindeki TA Değeri: 45°C

• Ürün Üzerindeki TC Değeri: 75°C

3. Ürün ve Set Açıklaması

(60-80W) X1 LED Avize Sürücüsü, tek renk LED avize şeritlerini çalıştırmak amacıyla tasarlanmış, 240mA sabit akım çıkışına sahip bir LED driver modelidir.

AC 180-260V şebeke girişini, LED avize sistemlerinin ihtiyaç duyduğu DC 180-240V çıkış aralığına dönüştürür.

Sabit akım teknolojisi sayesinde, uygun LED yüküyle kullanıldığında LED'lerin ihtiyaç duyduğu akımın kontrollü şekilde sağlanmasına yardımcı olur.

Özellikle toplam uzunluğu yaklaşık 300-400 cm arasında olan, 240mA sabit akım ile çalışmaya uygun tek renk LED avize şeritlerinde kullanılması amaçlanmıştır.

4. Avantajları

• 240mA sabit akım çıkışı

• DC 180-240V çıkış voltajı aralığı

• Tek renk LED avize sistemlerine uygun yapı

• Kompakt gövde tasarımı

• Kablo renkleriyle kolay bağlantı tanımlaması

• LED avize bakım, onarım ve sürücü değişimi işlemlerinde kullanım

• Uyumlu LED sistemlerinde kontrollü akım beslemesi

5. Kullanım Alanları

• Modern LED avizeler

• Halka LED avizeler

• Çok halkalı dekoratif avizeler

• Spiral ve geometrik LED avizeler

• Salon ve oturma odası LED avizeleri

• Otel, restoran ve mağaza dekoratif LED avizeleri

• LED avize sürücüsü değiştirme ve onarım işlemleri

6. Kablo Bağlantı Bilgileri

AC Giriş – Şebeke Bağlantısı

• Kahverengi Kablo (L): Faz bağlantısı

• Mavi Kablo (N): Nötr bağlantısı

DC Çıkış – LED Bağlantısı

• Kırmızı Kablo (+): LED pozitif bağlantısı

• Beyaz Kablo (-): LED negatif bağlantısı

Bağlantı yapılırken kablo kutuplarına dikkat edilmeli ve ürün üzerindeki bağlantı işaretleri kontrol edilmelidir.

7. Önemli Kullanım Bilgileri

• Bu ürün sabit akım LED sürücüsüdür. Standart 12V veya 24V sabit voltajlı LED şeritlerin çalıştırılması için uygun değildir.

• Bağlanacak LED sisteminin 240mA sabit akım ile çalışmaya uygun olması gerekir.

• LED yükünün çalışma voltajı, sürücünün DC 180-240V çıkış aralığında bulunmalıdır.

• 300-400 cm uzunluk bilgisi önerilen kullanım aralığıdır. Tek başına uyumluluk garantisi değildir; LED şeridin elektriksel özellikleri mutlaka kontrol edilmelidir.

• Elektrik bağlantıları enerji kesildikten sonra, yetkin kişiler tarafından yapılmalıdır.

• DC çıkışta yüksek voltaj bulunabileceğinden, enerjiliyken kablolara ve bağlantı noktalarına dokunulmamalıdır.

• Ürün nemden, aşırı ısıdan ve doğrudan su temasından korunmalıdır.

8. Güç Değerleri Hakkında Önemli Teknik Bilgi

Ürün üzerinde belirtilen 60-80W, sürücünün model/güç sınıfı bilgisidir.

240mA sabit akım ve DC 180-240V çıkış değerlerine göre hesaplanan teorik çıkış gücü yaklaşık 43,2W ile 57,6W arasındadır.

Bu nedenle sürücü seçimi yalnızca ürün üzerindeki watt sınıfına veya LED şerit uzunluğuna göre değil, öncelikle LED sisteminin çalışma akımı ve voltajına göre yapılmalıdır.
